自MCU出世以來,隨著科技,物聯網,智能化產品的出現,被廣泛應用在各種行業領域范圍中,也隨著市場的中高端產品的普遍發展,已由8位MCU逐漸變成主流32位MCU的市場.32位MCU可說是MCU市場主流，工作頻率大多在100~350MHz之間，執行效能更佳，應用類型也相當多元。但32位MCU會因為操作數與內存長度的增加，相同功能的程序代碼長度較8/16bit MCU增加30~40%，這導致內嵌OTP/FlashROM內存容量不能太小，而芯片對外腳位數量暴增，進一步局限32bit MCU的成本縮減能力.國內MCU廠商仍處于發展當中，其中有部分產品已可以替換進口MCU，例如靈動微MCU產品可替換兼容ST MCU產品.下面將介紹有關于靈動微MCU產品的相關測試資料.

1.測試條件
除非特別說明，所有電壓都以Vss為基準。

1.1.1最小和最大值
除非特別說明，最小和最大數值是在環境溫度TA=25°C，Vop=3.3V下執行的測試。

1.1.2典型數值
除非特別說明，典型數據是基于TA=25°C和Vpp=3.3V。這些數據僅用于設計指導而未經測試。

1.1.3典型曲線
除非特別說明，典型曲線僅用于設計指導而未經測試。

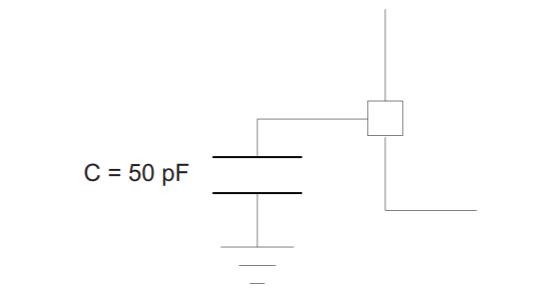

1.1.4負載電容
測量引腳參數時的負載條件示于下圖。
1.1.5引腳輸入電壓
引腳上輸入電壓的測量方式示于下圖。
1.1.6供電方案
供電設計方案示于下圖。

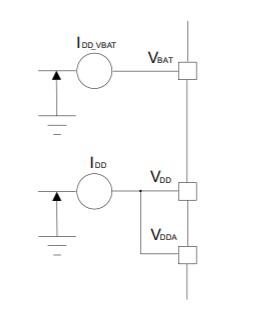

1.1.7.電流消耗測量
引腳上電流消耗的測量方式示于下圖。
2．MCU測試
2.1 mcu靜態電流
靜態電流是衡量MCU性能的主要參數之一，靜態電流越小越好，根據MCU規格書測試靜態電流是否符合要求，一旦MCU有損壞的話，靜態電流就會變大，會增加產品的靜耗，致使產品整體功耗增加。

2.2 mcu的振蕩頻率
如MCU為外接晶振型的，需要檢測其正常工作時MCU的晶振輸入腳的振蕩頻率是否正確，如果晶振振蕩頻率不符合要求則會影響產品的定時及延時，甚至不能正常工作。

2.3．mcu工作電壓及電流,
測試MCU工作電壓是否在工作電壓范圍，電壓過高會影響MCU的正常工作甚至燒壞，工作電壓過低會影響MCU的外圍電路驅動能力，甚至導致外圍電路不能正常工作。
